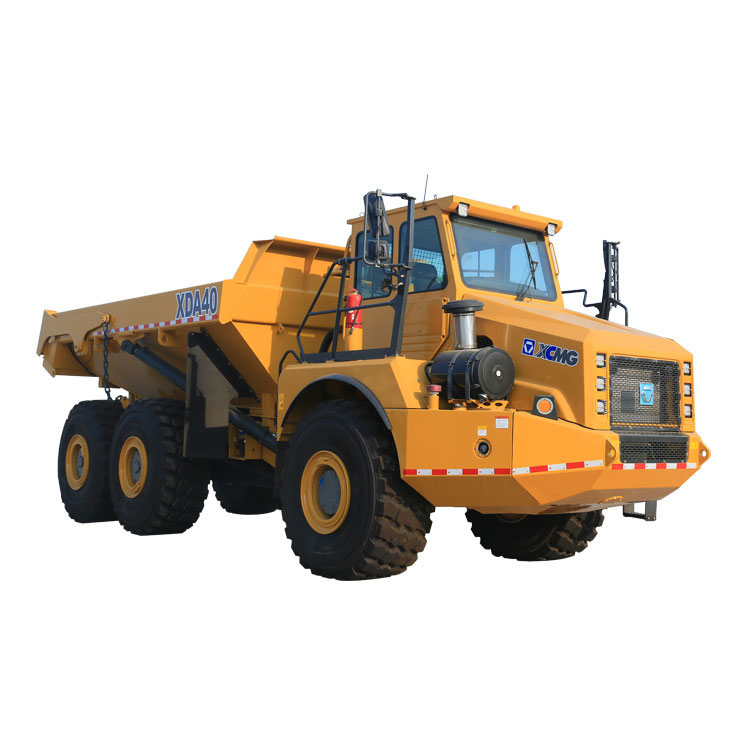

De hoogwaardige Drive Mining Truck 40 T van Quan Yu is een zware dumptruck die door mijnen wordt gebruikt om de taken van het strippen van grondwerk en het transport van erts uit te voeren. De werkeigenschappen zijn een korte transportafstand, een hoog draagvermogen en worden vaak gebruikt voor het laden met grote elektrische of hydraulische shovels, die heen en weer reizen tussen mijnbouw- en lospunten.
SINOTRUK HOWO 6x4 MIJN DUMP TRUCK SPECIFICATIES |
||
Vrachtwagenmodel |
ZZ5707V3840AJ (linksgestuurd) |
|
Merk vrachtwagen |
SINOTRUK-HOWO |
|
Afmeting (LxBxH) (onbelast) mm |
8800×3500×4400 |
|
Lichaam |
Interne afmeting wagen: 5800x3100x1800 mm Stalen dikte van de wagen: vloer: 16 mm/zijkant: 14 mm (Q345) Hydraulische wagenlift: frontlift (HYVA) |
|
Naderingshoek/vertrekhoek (°) |
32/40 |
|
Overhang (voor/achter) (mm) |
1500/1870 |
|
Wielbasis (mm) |
3800+1500 |
|
Max. Rijsnelheid (km/u) |
55 |
|
Laadvermogen vooras (kg) |
12000 |
|
Laadvermogen achteras (kg) |
2*26000 |
|
Leeggewicht (kg) |
27000 |
|
Bruto voertuiggewicht |
70000 |
|
Cabinemodel |
SINOTRUK HW7D enkele zijcabine, met airco. |
|
Motor model |
Model |
D12.42T2 (Euro II) (EURO II), 420 pk, 6 cilinders in lijn, 4-takt, watergekoeld, turbo & intergekoeld, directe injectie |
Nominaal vermogen (kw/rpm) |
309/2000 |
|
Maak SINOTRUCK (CNHTC), Euro II-emissienorm, thermostaat met openingsbegin van 80 ℃, stijve ventilator |
||
Koppeling |
SINOTRUK CH430-21-model membraanveerkoppeling, hydraulisch werkend met luchtondersteuning |
|
Overdragen |
Model |
SINOTRUK HW21712 transmissie, 12 vooruit en 2 achteruit met HW70 krachtafnemer |
Remsysteem
|
Bedrijfsrem |
Persluchtrem met dubbel circuit |
Parkeerrem (noodrem) |
Lente-energie, gecomprimeerd |
|
Stuursysteem |
Model |
ZF8118 Stuurhuis, hydraulische besturing met stuurbekrachtiging. (Links rijden) |
Vooras |
SINOTRUK HF12 vooras, HOWO 12-tons voorassen uitgerust met trommelremmen. |
|
Achteras |
SINOTRUK 2*AC26 Aandrijfas met zware reductie, STR-naafreductie met differentieelsloten tussen wielen en assen, versterkte STR-as, verhouding: 10,47 |
|
Wielen en banden |
Velgen: 10.0-25,12-gaats staal; Banden: 14.00-25 (36PR) Mijnbouwband met 1 reservewiel. |
|
Elektrisch systeem |
Elektriciteit Bedrijfsspanning |
24V, negatief geaard |
Beginner |
24 V, 7,5 kW |
|
Dynamo |
3-fasig, 28 V, 1500 W |
|
Batterijen |
2x12 V, 165 Ah |
|
claxon, koplampen, mistlampen, remlichten, richtingaanwijzers en achteruitrijlicht. |
||
Olie tank |
D-type-500L brandstoftank |
|
Inpakken |
Naaktpakket. De verpakking van het product moet in overeenstemming zijn met de exportstandaardverpakking van de fabrikant en geschikt zijn voor transport over lange afstanden over de oceaan en het binnenland. De verkoper zal maatregelen nemen tegen vocht, schokken en roest, afhankelijk van de speciale behoeften van het product. |
|
De fabrikant behoudt zich het recht voor om zonder voorafgaande kennisgeving technische wijzigingen/wijzigingen door te voeren voor een betere verbetering |
Kipper wordt gebruikt in de civiele techniek, meestal in combinatie met graafmachines, laders, transportbanden en andere technische apparatuur, en vormt een productielijn voor laden, transporteren en lossen, die het laden en transporteren van aarde, zand en poedermateriaal voltooit.
Gebruiksvoorwaarde: voor kolen, zand en grind, ijzererts, graan en ander bulkvervoer en lange vacht, bedrijfsfrequentie 1-5 keer per dag, en graafmachine, ladertransportband met de klus.
Technische vooruitgang in SINOTRUK Dump Truck
lDe verdeling van de aslast over het hele voertuig is redelijk om aan de behoeften van de gebruiker te voldoen.
lLaag zwaartepunt, goede losstabiliteit en voertuigbeweging.
lOptimalisatie van de structuur van het hydraulische hefsysteem, hoge werkefficiëntie, het sterke hefvermogen, het lichte totaalgewicht, stabiele en betrouwbare werking.
lVolwassen laadbak, subframe enz. Assemblagetechnologie, die de uitgebreide en individuele keuze van de gebruiker tevreden stelt.
lUnieke integrale shotlijn, ringverflijn om ervoor te zorgen dat alle producten worden gerangschikt op algeheel schuren, schilderen en het realiseren van de installatie van de afwerklaag.
Cargo Boby Technisch karakter
1. Authentieke materialen: binnenlands en buitenlands bekend merk stalen plaatmateriaal kan op maat worden gemaakt. Het toegestane tolerantiebereik voor de dikte is kleiner dan de nationale normen. Verschillende soorten geïntegreerde, zeer sterke platen en slijtplaten kunnen worden aangepast aan de eisen van de klant.
Er kan worden gekozen voor een laadbak met een hoge sterkte plaat of slijtplaat om een laag gewicht te realiseren en het leeggewicht te verminderen, afhankelijk van de werkelijke werkomstandigheden.
De gehele plaatvloer kan de prestaties van de laadbak effectief verbeteren.
2. Brede diversiteit: rechthoektype, emmertype, U-type, enz. Kan worden gekozen.
Rechthoekige laadbak
De rechthoekige laadbak is onderverdeeld in 3 typen: het gewone type, het versterkte type en het lichtgewichttype. Deze rechthoekige laadbak met sterke buig- en torsiecapaciteiten kan op grote schaal worden gebruikt bij het vervoer van bulkgoederen. Bovendien is het van toepassing op verschillende wielbasissen en verschillende soorten chassis met laadbaklengte.
Gewone rechthoekige laadbak
① Deze laadbak heeft een gewone structuur, die kan worden onderverdeeld in standaardtype en versterkt type volgens de zijplaatversteviger.
② Het is voornamelijk van toepassing op het transport van bulkgoederen met een klein soortelijk gewicht en dumpeffecten.
③ Unieke, integraal gevormde zijplaat die is ontworpen om de sterkte van de zijplaat en de roestbestendigheid effectief te verbeteren.
Versterkte rechthoekige behuizing
① De carrosserie is van het frametype. Vloerplank, dressoir en frontplank, met sterk buig- en torsievermogen.
② Hoofdzakelijk gebruikt in zwaar transport, dat hoge eisen stelt aan de sterkte en stijfheid van de hele wagenstructuur.
Lichaam in de vorm van een emmer
Het lichaam in de vorm van een emmer wordt ook wel mijnbouwlichaam genoemd, de lichaamsstructuur van het frametype, de framestructuur verbindt de vloer en het dressoir. De verstevigingsbalk van de voorplaat is verbonden met het binnencompartiment om transformatie te voorkomen. De carrosseriestructuur heeft een hoge sterkte, stijfheid en anti-impactvermogen, voornamelijk gebruikt voor het transport van zware goederen, zoals grote stenen enz.
U-type bovenlichaam
Ontwerp met hoge sterkte op het bovenlichaam, verminderde het gewicht van het voertuig, verbeterde het draagvermogen, verlaagde zwaartepunthoogte, verminderde wielslijtage. Vergeleken met het traditionele rechthoekige bovenlichaam is er geen dode hoek, de uploadreiniger enz. Het nieuwe ontwerp kan voldoen aan het transport van bulkgoederen, erts en andere goederen.
Bovenlichaam van het boottype
Het type dat het kenmerk van het rechthoekige type en het U-type combineert. Groothoek gehele bocht in de carrosserie, zodat de verbindingssterkte van de bodemplaat kan worden verbeterd en het eigengewicht van de vrachtwagen kan worden verlicht. Dit type kan voldoen aan de transportbehoeften van bulk, modder en geotechnische klasse.
